Enceintes Ariel

Les enceintes Ariel sont des enceintes de type colonne, de grande taille (1m20 de hauteur environ).

Matériel nécessaire
  • environ 12 serres-joints : 4 de 40cm et 8 de 30cm
  • bois : médium 19mm pour l’extérieur, contre-plaqué 19mm pour l’intérieur
  • colle à bois, de préférence pas à prise rapide
  • équère, règle, compas, …
  • scie-sauteuse, perceuse
  • lime, tourne-vis, …
Photos des haut-parleurs

Médium / Graves

Désolé, toujours pas de photos des Tweeters…

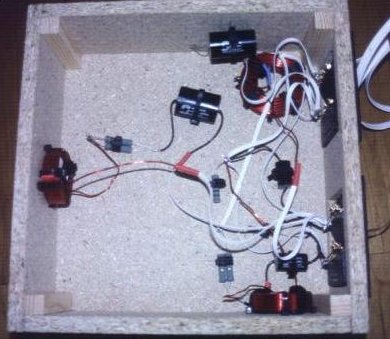

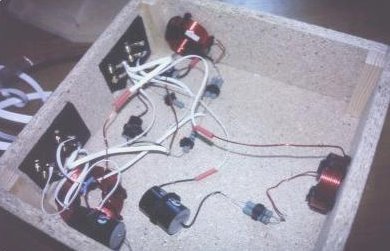

Filtre
Filtre passe bas
Filtre passe haut
Passe bas
Passe haut
Liste des composants : (pour la réalisation des 2 filtres)

résistances :
· 6.8ohm * 4
· 20ohm * 4

condensateurs :
· 10mF * 2
· 20mF * 2

inductances :
· 0.3mH * 2

Liste des composants : (pour la réalisation des 2 filtres)

résistances :
· 1ohm * 4
· 6-6.2ohm * 2
· 10ohm * 2

condensateurs :
· 2.2-2.5mF * 2
· 4.7mF * 2

inductances :
· 0.3mH * 2

Isolation accoustique

Déterminer une bonne isolation acoustique pour les Ariel n’est vraiment pas une chose facile… En voiçi une efficace et qui ne coute presque rien !!

J’utilise de la ici de la moquette, dont voiçi quelques photos :
Epaisseur : environ 6mm.

J’utilise aussi de la mousse dont voici aussi une photo :
Il s’agit de mousse utilisée pour protéger les disques dur des chocs.
L’épaisseur est d’environ 2 à 2.5 cm

La vue de coté est la seule possible car la mousse est blanche.

Disposition de l’isolation dans l’enceinte :

  • La partie rouge correspond à la position de la moquette.
  • La partie bleue correspond à l’emplacement de la mousse, bosses vers le dessus.

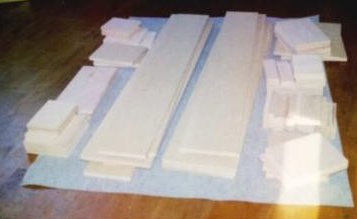

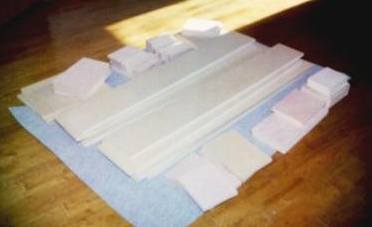

Dimensions de coupe du bois

Dimensions de coupe et quantité pour 1 ariel.

médium 19mm contre-plaqué 19mm

115.6 * 20.3 … 1
111.8 * 16.5 … 1
115.6 * 16.5 … 1
22.9 * 16.5 ….. 2
115.6 * 24.8 … 2

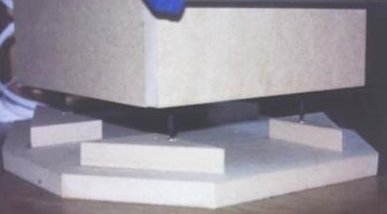

+ socle

21 * 16.5 … 1
26.7 * 16.5 … 1
13.4 * 16.5 … 1
5.1« * 16.5 … 1
6.43« * 16.5 … 1
25.6 * 16.5 … 1
35.6 * 16.5 … 1
19.1 * 16.5 … 2
5.1 * 16.5 … 2
12.1 * 16.5 … 3
6.35 * 15.5 … 4«La pièce est à recouper à la bonne largeur lors du montage

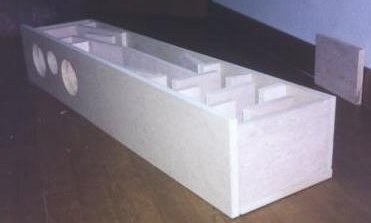

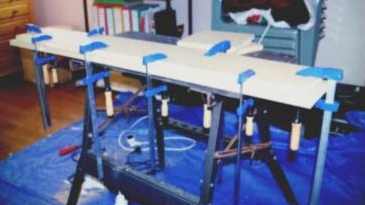

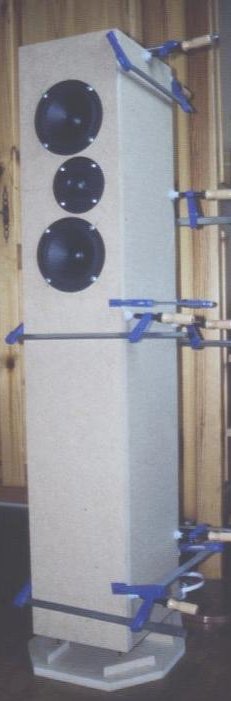

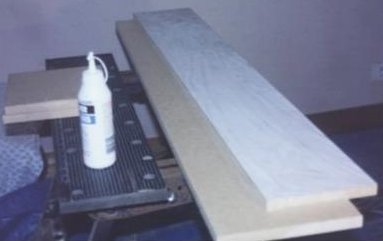

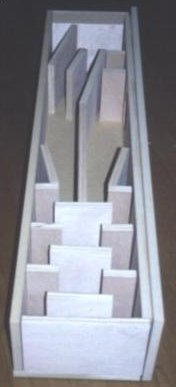

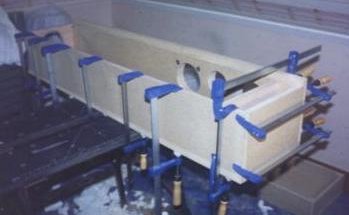

Photos
